社會經濟在不斷發展，隨之而來的工廠、工業也在不斷擴建和人們生活用水也不斷增加，產生大量的工業廢水和生活污水，若對這些污水處理不當將會禍害無窮，那么污水處理廠應如何處理這些污水為可用于工業或綠化，使水資源得到重復利用，能實現資源循環利用。本文主要講述威綸通人機觸摸屏在污水處理監控系統中的應用。
污水處理廠處理污水處理的四步曲
第一步，將生活污水引往集水池，先經粗格柵攔截大的雜物，由污水提升泵將污水提升到較高水位位置，以保證其在正常水位內高效運行。
第二步，再經過細格柵攔截較細小的雜物，然后進入曝氣沉砂池，經過簡單的曝氣和沉淀，由吸砂橋吸取砂水混合物進入儲砂池，再由砂泵抽入砂水分離器。
第三部，污水經過曝氣沉砂池后進入生化反應池，在生化池經過曝氣，沉淀后，變成達標的可用水。
第四步，生化反應所需的活性泥需定期排放經過污泥濃縮間加藥濃縮，脫水后運至垃圾廠處理。
污水處理監控系統的設置要求
1. 實時數據處理與顯示，數據展示應具有豐富的動態圖形、趨勢、報表等多種可視化途徑，應將現場信息與實時采集數據、報警信息集成在同一畫面顯示。同時可以查看以往的曲線圖、歷史數據以及報警信息。
2.必須保證監控系統對設備操控的高度實時性、準確性與可靠性，對設備操作須有嚴格的權限限制。
3.系統應能夠兼容各種不同廠家種類的硬件設備，方便系統改造升級，充分保護用戶初期投資并給用戶設備選型提供便利。
4.提供多種數據存儲方式，并能讓操作員方便完成數據查詢、存儲，備份，并能在電腦上直接打開而無需再安裝其它軟件，以滿足對設備、工藝、成本、數據管理等需求。
觸摸屏系統的畫面設計
1.污水處理工藝流程圖畫面
污水預處理和生化處理兩部分都是屬于本次污水處理系統，預處理包括格柵、沉砂、調節、預沉等一般性處理，二級處理采用普通活性污泥法進行生化處理。
2.污水處理控制系統監控畫面
主畫面對整個污水處理系統進行全程監控，針對不同的工藝流程結合污水處理廠的實際情況進行不同設備的優化控制。對工藝參數進行實時動態管理，對工藝流程進行動態控制。通過實時監測各個槽位水質的 PH值， 有力的保障了污水處理后的水質。

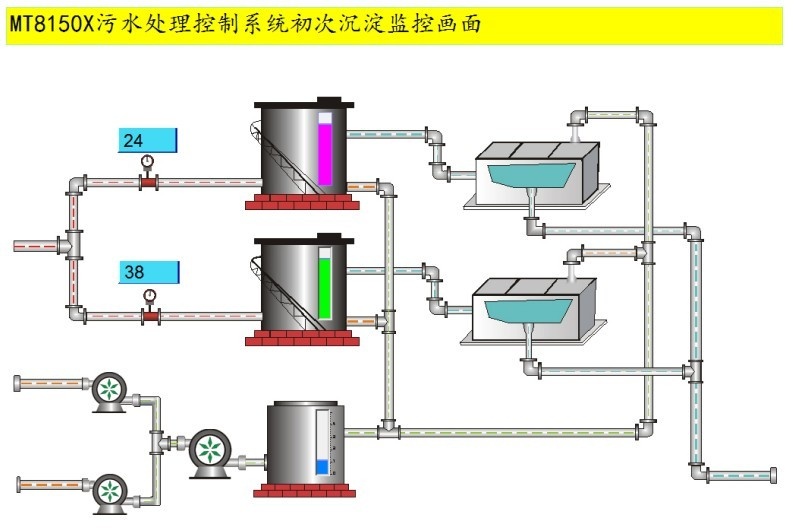

3. 污水處理監控系統統初次沉淀畫面
沉砂池的功能是去除比重較大（其相對密度約為 2.65）、粒徑大于 0.2mm的無機顆粒如泥砂、煤渣等。沉砂池一般設于泵站、倒虹管前，以便減輕無機顆粒對水泵、管道的磨損；也可以設于初次沉淀池前，以減輕沉淀池負荷及改善污泥處理構筑物的處理條件。沉砂池的效率對于后續處理效果有很大的影響，因此有必要對沉砂池的沉砂效果作嚴格的校核。下圖為初次沉淀監控畫面。
4. 各泵房電機參數控制畫面
實時監控污水處理系統中各個工作環節的液位和流量，并根據情況對各個風機進行手動/自動啟?？刂疲瑢崿F(xiàn)全過程手動/自動化操作。當設備故障時可以快速度和方式切斷故障設備的運行方式，大程度地降低設備的損壞程度。
5. 曲線、報表參數查看界面
在實際的生產管理中，通常要求對比較重要的數據進行采集，同時以曲線的形式，動態顯示實時的曲線走勢，并能將數據存儲，方便管理層日后對數據進行分析，調用。EasuBuider 8000 組態軟件提供了非常方便的“趨勢圖”元件和“歷史數據顯示”元件，可以直接調用，便可形成所需的曲線和報表。同時“趨勢圖”元件還可以方便的選擇“即時”和“歷史”兩種查看方式。以滿足不同生產管理者的需求。
本次污水處理系統是采用威綸通MT8150X人機觸摸屏， 15寸液晶顯示， 500MHz CPU， 256M 超大容量 Flash，能夠快速響應系統指令。其畫面監控要有動畫效果，例如各水泵房電機的啟停必須與實際同步并以動畫的效果表示出來。
觸摸屏主畫面可以直觀的監視整個污水處理系統各個環節的工作情況，并能對各個水泵房的電機、參數進行控制和監控，如果參數有超出范圍的必須發出報警提示，對于液位，流量等重要參數能以曲線形象顯示，并存儲為報表。下面是威綸通MT8150X人機觸摸屏處理污水監控過程：
