家具力學試驗控制系統
項目名稱：家具力學試驗控制系統
主要配置：松下FP2系列PLC,若干DI、DO、AI、AO模塊，松下FPX系列1個，兩個維綸 觸摸屏，光柵尺，工控機，打印機，易控組態軟件等。
技術難點：觸摸屏互為主從一屏多機一機多屏的網絡構架，PLC做PID調節比例閥，上位機壓力檢測報表的存儲打印等。
系統簡介：家具力學試驗設備是由很多設備組合起來的，主要包括床墊、沙發的耐久試驗，椅桌床木門沖擊試驗、辦公椅跌落沖擊磨損試驗等，是檢測家具力學性能和耐久性能實驗測試的設備，主要用來檢測各種家具是否合格，家具檢測過程中由上位機記錄壓力數值以及耐久次數，并打印出記錄數據來作分析，做為最終檢測報告中重要的一部分。
我公司針對家具力學的控制系統是一個非常成熟的案例，目前為止已經做了多套。此系統I/O點比較豐富，程序編寫相對復雜，邏輯控制比較多，主要是往復計數，以及多路PID調節，上位機報表的存儲打印功能等。

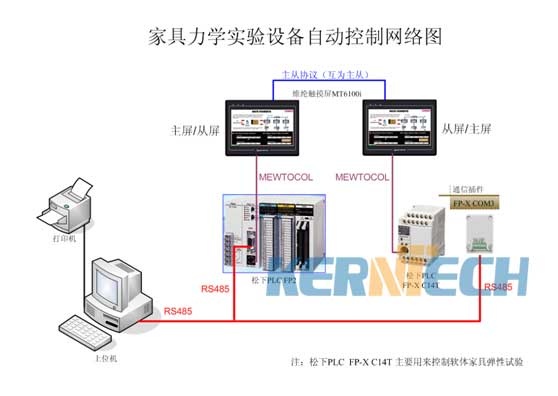

控制系統構架圖：

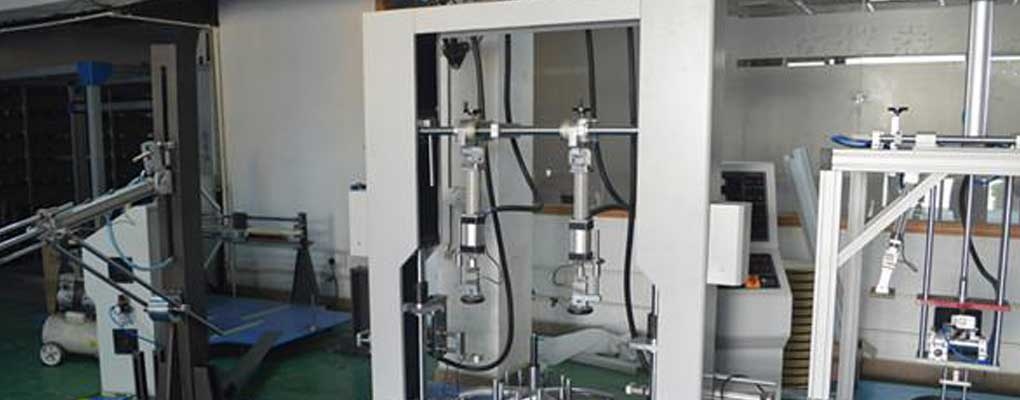

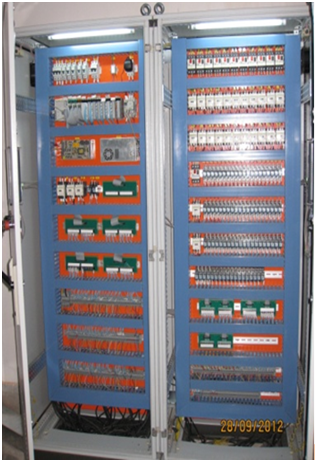

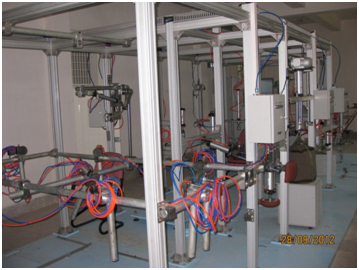

實際設備照片：
